特点
| ● 宽压范围输入 | |||||||
| ● 高效率，高功率密度 | |||||||
| ● 低辐射，噪声小 |
应用领域：

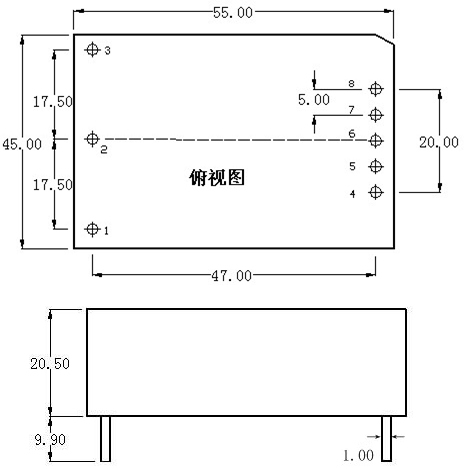

外形尺寸及引脚定义
| 引脚 | 单路输出 | 双路输出 | 三路输出 |
| 1 | FG | FG | FG |
| 2 | VIN | VIN | VIN |
| 3 | VIN | VIN | VIN |
| 4 | -VOUT1 | -VOUT1 | -VOUT1 |
| 5 | NO PIN | +VOUT1 | +VOUT1 |
| 6 | NO PIN | NO PIN | -VOUT2 |
| 7 | NO PIN | -VOUT2 | COM |
| 8 | +VOUT1 | +VOUT2 | +VOUT2 |
注：1.尺寸单位均为mm
2.引脚材料为镀锡
3.除特别注明，尺寸公差为±0.3mm
4.引脚直径为1.00mm，公差为±0.1mm
技术规范
| 电源型号 | XMK05系列 | |||||||||
| 输入 | 电压[V]*1 | AC85～264V 或DC85-375V | ||||||||
| 频率[Hz] | 47～63 | |||||||||
| 效率[%] | 65 | |||||||||
| 浪涌电流[A] | 110V: 20A 220V:40A | |||||||||
| 输出 | 路数 | 具体输出电压电流详见附页 | ||||||||
| 电压[V] | ||||||||||
| 电流[A] | ||||||||||
| 输出电压精度[%] | 主路：±2%，副路：±5% | |||||||||
| 纹波及噪声[%]*2 | ≤1% | |||||||||
| 负载调整率[%]*3 | 主路：±2%，副路：±5% | |||||||||
| 源调整率[%]*4 | ±1% | |||||||||
| 温度系数[%/℃] | 在最大输出负载情况下，不大于±0.03%/℃ | |||||||||
| 额定功率[W] | 5.0 | |||||||||
| 保持时间[mS] | >20 | |||||||||
| 保护 | 输出过压保护 | ---- | ||||||||
| 过电流保护 | ≥120%，可恢复。 | |||||||||
| 环境 | 工作温度、湿度*5 | -25℃～70℃，20～90%RH | ||||||||
| 储藏温度、湿度 | -30℃～80℃, 20～95%RH（无结露） | |||||||||
| 耐振动 | 10～50HZ，振动10min，19.6m/s²（2倍重力加速度），X,Y,Z轴各一小时 | |||||||||
| 绝缘 | 绝缘耐压 | 输入对输出： 2.5KVAC/5mA/1Min 输入对输地： 2.5KVAC/5mA/1Min 输出对地： 1.0KVAC/5mA/1Min | ||||||||
| 绝缘电阻 | 绝缘电阻＞100MΩ At 500VDC（25℃,70%RH) | |||||||||
| EMC | 抗扰度 | 满足IEC61000-4-2、4、5 四级实验要求 | ||||||||
| 传导EMI | 满足GB9254 CISPR A级 实验要求 | |||||||||
|
机械 参数 |
重量[g] | 66 | ||||||||
| 尺寸[mm] | 55*45*20.5 | |||||||||
*1：如未特别说明，所有规格参数均在输入220VAC,额定负载，25℃环境温度进行测量。

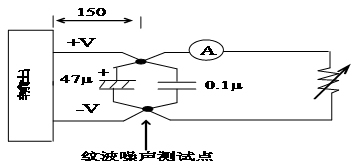

*2：纹波测试：请参照图1连接，采用20M示波器测量。
*3：负载调整率测试：负载从10%到100%变化，其他输出带60%的额定负载。
*4：源调整率测试:在额定负载，输入电压从最低到最高变化。

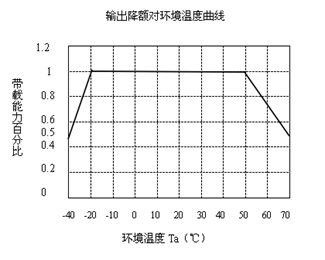

*5: 参考图4温度降额使用曲线。

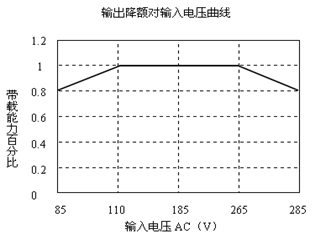

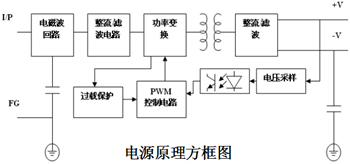

附图
产品型号参照表
|
5W模块电源 产品型号 |
输入电压范围(V) | 标准输出电压(V) | 标准输出电流(mA) | 纹波（mV） | ||||||
| Vout1 | Vout2 | Vout3 | Vout1 | Vout2 | Vout3 | Vout1 | Vout2 | Vout3 | ||
| XMKS05-5 | 85～264VAC | 5 | 1000 | 50 | ||||||
| XMKS05-12 | 85～264VAC | 12 | 450 | 120 | ||||||
| XMKS05-24 | 85～264VAC | 24 | 210 | 150 | ||||||
| XMKD05-0505 | 85～264VAC | 5 | 5 | 700 | 300 | 50 | 100 | |||
| XMKD05-0512 | 85～264VAC | 5 | 12 | 600 | 250 | 50 | 120 | |||
| XMKD05-0524 | 85～264VAC | 5 | 24 | 600 | 100 | 50 | 150 | |||
| XMKT05-522 | 85～264VAC | 5 | +12 | -12 | 600 | 100 | 100 | 50 | 120 | 120 |
