BA127充电系列

特点

● 宽压范围输入
● 完善的过流保护功能
● 高效率,高功率密度
● 低辐射，躁声小
● 按矿用本安电源要求设计

应用领域：

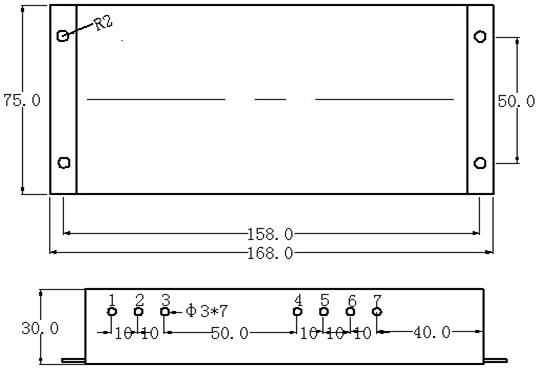

外形尺寸及引脚定义

引脚	名称	功能定义
1	L	交流电压火线
2	N	交流电压零线
3	FG	接地
4	B+	电池充电正
5	B-	电池充电负
6	+V1	本安输出正
7	-V1	本安输出负

注： 1.尺寸单位均为mm 2.除特别注明，尺寸公差为±0.3mm 3.PCB为FR4板材

技术规范

电源型号		BA127-12-CDA BA127-24-CDA
输入	电压[V]*1	AC85V~265V(额定电压AC127V)
	频率[Hz]	47～63
	效率[%]	70%(典型值）
	浪涌电流[A]	25A
输出	路数	V1(电池充电)	V2（本安输出）
	电压[V]	具体输出电压和输出电流详见附表
	电流[A]
	输出电压精度	±5%	±5%
	纹波及噪声[mV]*2	---	250
	负载调整率[%]*3	±5%	±5%
	源调整率[%]*4	±5%	±5%
	温度系数[%/℃]	在最大输出负载情况下，不大于±0.03%℃
	保持时间[mS]	＞20
保护	输出过压保护
	输出过流保护
环境	工作温度、湿度*5	-0℃--40℃，20--90%RH
	储藏温度、湿度	-40℃--60℃，10--95%RH（无结露）
	耐振动	10～50HZ，振动10min，19.6m/s²（2倍重力加速度），X,Y,Z轴各一小时
绝缘	绝缘耐压	输入对输出： 2.5KVAC/5mA/1Min 输入对输地： 2.5KVAC/5mA/1Min 输出对地： 1.0KVAC/5mA/1Min
	绝缘电阻	绝缘电阻＞100MΩ At 500VDC（25℃,70%RH)
电磁抗扰度	EMC实验	满足IEC61000-4-2、3、4、5、8、11、12 实验要求
	传导EMI
机械参数	重量[g]
	尺寸[mm]	168 * 75 * 30

*1：如未特别说明，所有规格参数均在输入127VAC,额定负载，25℃环境温度进行测量。

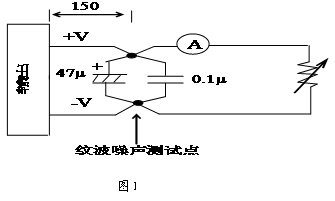

*2：纹波测试：请参照图1连接，采用20M示波器测量。
*3：负载调整率测试：负载从10%到100%变化，其他输出带60%的额定负载。
*4：源调整率测试:在额定负载，输入电压从最低到最高变化。
*5: 参考图4温度降额使用曲线。

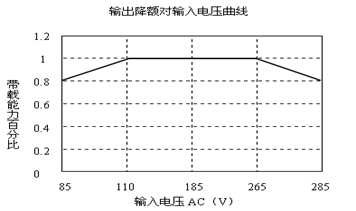

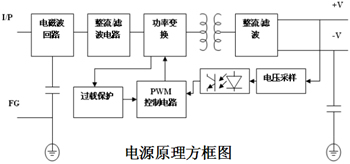

附图

产品型号参照表

产品型号	输出电压(V)		输出电流(A)
	V1(电池充电)	V2（本安输出）	V1(电池充电)	V2（本安输出）
BA127-12-CDA	28.8	12	0.25-0.5	1.2-1.3
BA127-24-CDA	28.8	24	0.25-0.5	0.42-0.5
