• FTU500B-24S220
  • 一、电源特点和适用范围

     ◆专为馈线保护装置(FTU)配套设计的充电式模块电源;
     ◆具有对外接充电电池的智能充放电管理功能;当电池容量不够时,能自动对电池进行充电,当交流输入断电时,电池能不间断地对负载供电,具有电池过充过放保护功能;具有电池充、放电 状态显示;具有电池活化功能,可手动或通过外部信号自动对电池进行活化维护;具有输出电池欠压告警和交流输入失电告警功能和电池活化警告;
     ◆绝缘安全性好,隔离强度高;
     ◆采用优质器件,精心设计,可靠性高;
     ◆电磁兼容性符合国家标准要求,抗干扰能力强。

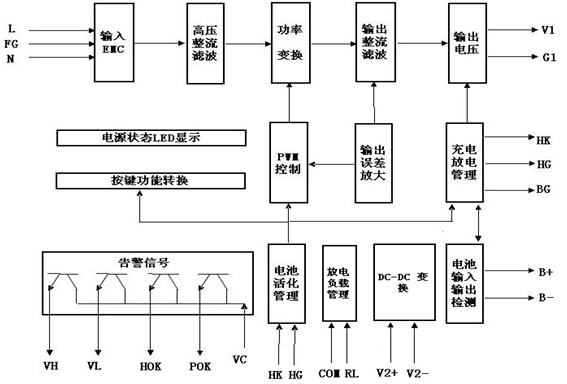

    二、电源内部结构图

    三、技术参数

    技术参数 测试条件 最小值 典型值 最大值
    输入参数 输入电压范围(Vac) 175 220 265
    输入频率(Hz) 47 50 63
    输出电压(V) Vi=AC175V~AC265V,
    Io=0~5A(额定负载)
    (CH1)26.5 27.0 27.5
    (CH2)215.0 220.0 225.0
    输出电流(A) Vi=AC175V~AC265V,不含充电电流 (CH1)0 1.0 16(30S)
    (CH2)0 0.5 2.3(30S)
    纹波噪声(mv) 全范围输入,额定负载 (CH1)--- --- 300
    (CH2)--- --- 2000
    源效应(%) 全范围输入,输出满载 (CH1)--- --- ±1
    (CH2)--- --- ±1
    负载效应(%) 标称输入,10%~100%负载之间变化 (CH1)--- --- ±2
    (CH2)--- --- ±2
    出厂设定电池浮充电压(V) Vi=AC175V~AC265V
    Io=1A,IB=0.015A,Ta=25℃
    26.5 27.0 27.5
    电池充电电流(A) Vi=AC175V~AC265V,Io=1A 0.6 0.75 0.9
    电池放电关断点(V) Io=1A 19.5 20.0 21
    电池活化完成点(V) Io=1A 22.0 22.5 23.5
    电池欠压告警点(V) Io=1A 22.0 22.5 23.0
    活化触点接触时间(s) 活化 --- 2 5
    效率(%) 额定输入输出 70 72 ---
    隔离耐压 输入对输出:2500VAC/1min/5mA 2500Vac --- ---
    输入对地:2500VAC/1min/5mA 2500Vac --- ---
    输出对地:2500VAC/1min/5mA 2500Vac --- ---
    告警信号对其他:2500VAC 1min 5mA 2500Vac --- ---
    输出之间:2500VAC 1min 5mA 2500Vac --- ---
    外型尺寸 长 x 宽 x 高:168*173*45(mm)
    电磁兼容 DL/T721-2013 四级
    工作温度(℃) 额定输出输出 -40 --- 70
    存储温度(℃) 无结露 -45 --- 80
    大气压力(KPa)   80 --- 100

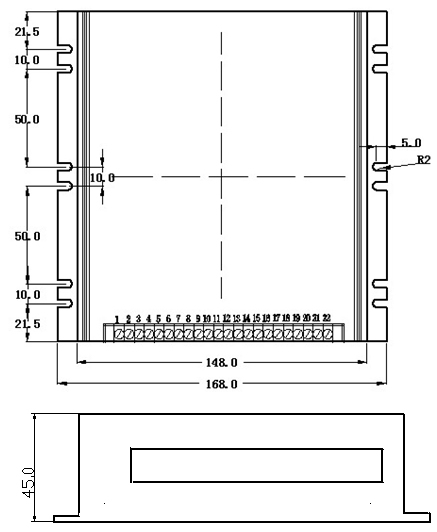

    四、电源尺寸(单位:毫米)



    1

    L

    电源火线输入

    11

    HG

    遥控活化退出

    21

    V2+

    CH2输出正极

    2

    FG

    保护地

    12

    BG

    遥控电池退出

    22

    V2-

    CH2输出负极

    3

    N

    电源零线输入

    13

    RL

    活化负载接入点




    4

    NC

    空脚

    14

    V1-

    CH1输出负极




    5

    VC

    告警输入信号正极

    15

    V1+

    CH1输出正极




    6

    POK

    输入失电或欠压告警

    16

    B+

    电池正极




    7

    HOK

    活化状态信号

    17

    B+

         电池正极




    8

    VL

    电池欠压告警

    18

    B-

    电池负极




    9

    VH

    电池故障告警

    19

    B-

    电池负极




    10

    HK

    遥控活化启动

    20

    NC

    空脚




    五、使用说明

     6.1  电源指示灯
           充电:绿色指示灯,表明电源正常工作,同时在给电池充电;
           放电:红色指示灯,表明电源已经停止工作,同时电池在对负载放电或电池处于活化状态;
           欠压:红色指示灯,指示灯亮的时候,表明电源输出处于欠压状态;
           活化:红色指示灯,表明电源处于活化状态;
           故障:红色指示灯,表明电源处于故障状态:即输出过压保护。
     6.2  电源使用
     6.2.1 参见本说明接线示意图,确保正确连接,本电源适用于对6——30Ah铅酸电池或胶体免维护电池进行充电;
     6.2.2 电源本身对负载输出电流,同时为电池进行恒流充电,当电池充电完成后,电源自动转为浮充电状态;
     6.2.3 当交流断电时,电池不间断为负载供电,零切换时间,电池放电至欠压告警点时,电源输出电池欠压告警信号,当电池放电低于欠压保护点时,延时大约10秒后,电源关闭负载输出;如果电池需要提前退出,只需要将BG端子对V1-短接一次(不小于1秒,但最好不要超过5秒)。但是,请特别注意:在电池处于活化状态时请用电池提前退出的功能,否者将会造成电源输出电压出现短时中断,影响系统工作;
     6.2.4 当负载需要较大电流,超出电源提供的最大电流时,电源自身过流保护,负载电流开始由电池提供;
     6.2.5 电池的活化,当电池长时间处于浮充电状态,应对电池进行活化以免电池极板钝化,活化可以由外部CPU控制的继电器把电源的活化端子HK、V1-短接一次或手动短接HK、V1-(不小于1秒,但最好不要超过5秒)电源进入活化状态,电源关闭交流输入,电池放电,当电池放电至活化完成点时,电源重新启动工作向负载供电并为电池充电;如果电池需要提前退出活化,可以将HG端子对V1-短接一次(不小于1秒,但最好不要超过5秒),电池自动退出活化。
     6.2.6 活化端子RL的使用:此端子为电池活化时加速电池放电设置。根据不同的电池容量选择放电电阻的大小,当电源正常工作时,该电阻不工作;当电池进入活化状态时,电阻接通电池。放电电流的选择:放电电流(A)=0.1*电池容量(AH)-经常性负载电流(A),如果计算出的放电电流为负,则可以不加放电电阻。放电电阻应该妥善放置散热,并远离电源模块。
     6.3 告警端子的使用
           告警输出端子为电子结点(见内部原理图),需在VC端输入+5V~+24V直流电压,在告警时告警结点导通或截止, 告警结点带载能力为0~5mA,告警结点压降为0.1~0.5V。告警结点对电源输入、输出、机壳、保护地绝缘强度为2500Vac电压,绝缘电阻100 MΩ。
    告警结点 告警名称 正常(或非活化)时状态 告警(或活化)时状态
    VC 告警电源输入端 -- --
    BR 输入交流断电告警
    AO 电池活化
    BL 电池欠压告警
    VH 电池故障告警
     6.4 按键的使用
          当电源接上电池,但是交流还没有通电的时候,电源是没有输出的,这个时候如果需要电池供电,必须先让电源通上交流电,或者按一下面板上的电池ON按键。当不需要电池供电时,可以按住电池OFF键2~5秒,电池可以切断输出;——此功能可以作为设备调试时使用;当电池已经欠压,可是需要应急供电时,可以按住电池ON按键放,电池持续供电。同样,面板上的电池活化ON/OFF键可以用来手动控制电池的活化及退出。
      6.5 面板按键的使用
          当电源接上电池,但是交流还没有通电的时候,电源是没有输出的,这个时候如果需要电池供电,必须先让电源通上交流电,或者按一下面板上的电池ON 按键。当不需要电池供电时,可以按住电池OFF键10秒左右,电池可以切断输出——此功能可以作为设备调试时使用;当电池已经欠压,可是需要应急供电时,可以按住电池ON按键不放,电池持续供电。同样,面板上的电池活化ON/OFF键可以用来手动控制电池的活化及退出。

    六、使用注意事项

     1、输出请选用截面积大于1.5mm2的导线,输入端应加装保险丝和压敏电阻。
     2、请按图正确接线,切勿接反,否则将造成电源永久性损坏!
     3、本产品不具备输入过压保护功能,输入电压不得超过指标极限值。
     4、为进一步降低输出纹波噪声,用户可在输出端并联10~470uF电解电容和1uF独石电容。
     5、本产品输出不允许并联工作。
     6、本机的FG端与外壳相连,FG端应接入大地,以增加抗干扰能力。
     7、本电源工作时外壳较热,请在电源周围保留一定的缝隙保持空气流动利于散热,对温度敏感的装置尽量远离电源。
