• FTU300N-24S220A
  • 一、电源特点和适用范围
    ◆专为柱上智能断路器装置配套设计的充电式模块电源;
    ◆具有对外接充电电池的智能充放电管理功能;当电池能量不够时,能自动对电池进行充电,当交流输入断电时,电池能不间断地对负载供电,具有电池过充过放保护功能;具有电池充、放电状态显示;具有输出电池欠压告警功能;
    ◆220伏输出最大瞬时输出功率可达300W,体积小,转换效率高;
    ◆金属外壳模块化封装,端子方式出线,安装方便;
    ◆绝缘安全性好,隔离强度高;
    ◆采用优质器件,精心设计,可靠性高;
    ◆电磁兼容性符合国家标准要求,抗干扰能力强。

     二、技术参数

    输入参数
    项目 FTU300N-24S220A
    输入电压范围(Vac) AC165V~AC265V
    输入频率频率(Hz) 47HZ~63HZ
    输出参数
    项目 测试条件 输出回路 最小值 典型值 最大值
    输出电压(V) Vin=AC165V~AC265V  Vo1 26.5V 27V 27.5V
    额定负载  Vo2 200V 230V 240V
    输出电流(A) Vin=AC165V~AC265V,不含充电电流 Vo1 0 1 --
    Vo2 0 0.1 1.5(30s)
    纹波噪声(mVp-p) 全范围输入,额定负载 Vo1 -- -- 200
    Vo2 -- -- 2000
    源效应(%) 全范围输入,额定负载 Vo1 -- -- ±1
    Vo2 -- -- ±1
    负载效应(%) 标称输入,10%~100%负载之间变化 Vo1 -- -- ±5
    Vo2 -- -- ±5
    输出过压保护(Vdc)   Vo1 29 33 35
    出厂设定电池浮充电压(V)  Vin=AC165V~AC265V,I1o=1A,IB=0.015A,Ta=25℃ 26.5V 27V 27.5V
    电池充电电流(A) Vin=AC165V~AC265V,I1o=1A 0.3 0.4 0.6
    电池放电关断点(V) I1o=1A 19.5 20 20.5
    电池欠压告警点(V) I1o=1A  22 22.5 23
    其他特性
    项目 测试条件 最小值 典型值 最大值
    效率(%) 额定输入输出 70 72 ---
    隔离耐压 输入对输出:       3000VAC/1min/5mA 3000Vac --- ---
    输入对地: 3000Vac --- ---
    输出对地: 2500Vac --- ---
    告警信号对其他: 1200Vac --- ---
    输出之间: 1200Vac --- ---
    电磁兼容性 DL/T 721-2013标准   四级
    外型尺寸 长 x 宽 x 高:204*100*30(mm)
    工作温度(℃) 额定输入输出 -40 --- 75
    存储温度(℃) 无结露 -45 --- 85
    大气压力(KPa)   80 --- 100

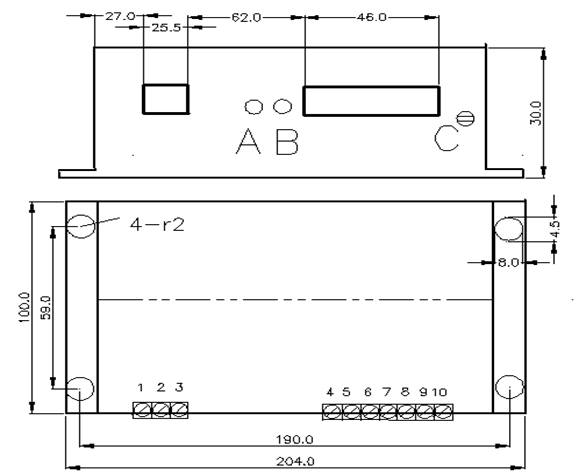

    三、电源尺寸(单位:毫米)



    端子定义

    四、使用说明

    电源指示灯
    充电:绿色指示灯,表明电源正常工作,同时在给电池充电;
    放电:绿色指示灯,表明电源已经停止工作,同时电池在对负载放电;
    电源使用
    ⑴参见本说明接线示意图,确保正确连接,本电源适用于对6——30Ah铅酸电池或胶体免维护电池进行充电;
    ⑵电源本身对负载输出电流,同时为电池进行恒流充电,当电池充电完成后,电源自动转为浮充电状态;
    ⑶当交流断电时,电池不间断为负载供电,零切换时间,电池放电至欠压告警点时,电源输出电池欠压告警信号,当电池放电低于过放关断点时,电池延时10s关闭负载输出。
    ⑷当负载需要较大电流,超出电源提供的最大电流时,电源自身过流保护,负载电流开始由电池提供;
    (5)Vo2输出电位器调节
    调节电位器,Vo2输出电压200Vdc~240Vdc连续可调,用户可选择需要的输出电压。
