| ◆专为馈线保护装置（FTU）配套设计的充电式模块电源； | ||||||
| ◆具有对外接充电电池智能充放电管理功能；当电池容量不够时，能自动对电池进行充电，当交流输入断电时，电池能不间断地对负载供电，具有电池过充过放保护功能；具有电池充、放电 状态 显示；有电池活化功能，可手动或通过外部信号自动对电池进行活化维护；具有输出电池欠压告警和交流输入失电告警功能和电池活化警告； | ||||||
| ◆输出最大功率300W，体积小，转换效率高； | ||||||
| ◆金属外壳模块化封装，端子方式出线，安装方便； | ||||||
| ◆绝缘安全性好，隔离强度高；，防潮防尘防氧化，抗振动 | ||||||
| ◆采用优质器件，精心设计，可靠性高； | ||||||
| ◆电磁兼容性符合国家标准要求，抗干扰能力强。 | ||||||

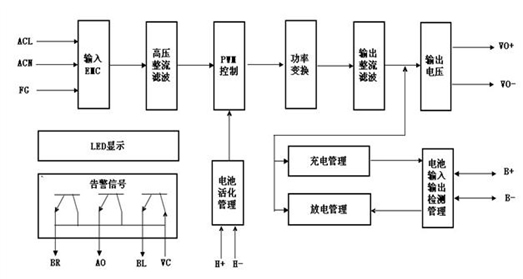

二、电源内部结构图
三、技术参数
| 技术参数 | 测试条件 | 最小值 | 典型值 | 最大值 | |||||
| 输入参数 | 输入电压范围（Vac） | 165 | 220 | 265 | |||||
| 输入频率（Hz） | 47 | 50 | 63 | ||||||
| 输出电压(V) | Vi=AC165V~AC265V，Io=0～2A | 26.5 | 27 | 27.5 | |||||
| 输出电流(A) | Vi=AC165V~AC265V,不含充电电流 | 0 | 2 | 12A(15s) | |||||
| 纹波噪声(mV) | 全范围输入，额定负载 | --- | --- | 200 | |||||
| 源效应（%） | 全范围输入，输出满载 | --- | --- | ±1 | |||||
| 负载效应（%） | 标称输入,10%～100%负载之间变化 | --- | --- | ±1 | |||||
| 出厂设定电池浮充电压(V) | Vi=AC165V~AC265VIo=2A,IB=0.015A,Ta=25℃ | 26.5 | 27 | 27.5 | |||||
| 电池充电电流(A) | Vi=AC165V~AC265V，Io=2A | 0.2 | 0.5 | 0.7 | |||||
| 电池放电关断点(V) | 电池放电，Io=2A 以电池电压为准 | 19.5 | 20 | 21 | |||||
| 电池活化完成点(V) | 电池放电，Io=2A 以电池电压为准 | 22 | 22.5 | 23.5 | |||||
| 电池欠压告警点(V) | 电池放电，Io=2A 以电池电压为准 | 21.5 | 22 | 23 | |||||
| 电池放电延时(S) | 电池放电，Io=2A | --- | 10 | --- | |||||
| 活化触点接触时间(S) | 自动化活化时 | --- | 1 | --- | |||||
| 输出短路保护 | 关断电源输出，撤销自动重启动 | ||||||||
| 效率（%） | 额定输入输出 | --- | 78 | --- | |||||
| 隔离耐压 | 输入对输出：2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 输入对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 输出对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 告警信号对其他：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 工作温度（℃） | 额定输入输出 | -40 | --- | 70 | |||||
| 存储温度（℃） | 无结露 | -45 | --- | 80 | |||||
| 电磁兼容 | DT/T21-2000标准 | 四级 | |||||||
| 外型尺寸 |
长 x 宽 x 高：168*77*29(mm) |
||||||||

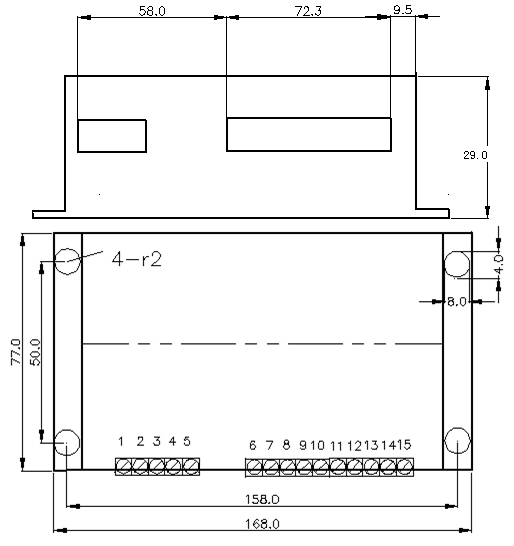

四、电源尺寸（单位：毫米）
| 1 | FG | 大地 | 9 | VC | 告警公共端 | |
| 2 | NC | 空脚 | 10 | HK | 遥控活化启动 | |
| 3 | N | 交流输入零线 | 11 | HG | 遥控活化退出 | |
| 4 | L | 交流输入火线 | 12 | V1 | 负载正极 | |
| 5 | NC | 空脚 | 13 | G1 | 负载负极 | |
| 6 | POK | 输入失电告警 | 14 | B- | 电池负 | |
| 7 | HOK | 活化状态信号 | 15 | B+ | 电池正 | |
| 8 | VL | 电池欠压信号 | ||||
五、使用说明
| 5.1 电源指示灯 | |||||||||
| 活化：绿色指示灯，表明电池处于活化状态； | |||||||||
| 放电：绿色指示灯，表明电源已经停止工作，同时电池在对负载放电或电池处于活化状态； | |||||||||
| 充电：绿色指示灯，表明电源正常工作，同时在给电池充电。 | |||||||||
| 5.2 电源使用 | |||||||||
| 5.2.1 参见本说明接线示意图，确保正确连接，本电源适用于对6——30Ah铅酸电池或胶体免维护电池进行充电； | |||||||||
| 5.2.2 电源本身对负载输出电流，同时为电池进行恒流充电，当电池充电完成后，电源自动转为浮充电状态； | |||||||||
| 5.2.3 当交流断电时，电池不间断为负载供电，零切换时间，电池放电至欠压告警点时，电源输出电池欠压告警 信号，当电池放电低于放电关断点时，延时大约10秒后，电源关闭负载输出；如果电池需要提前退出，只需要将BG端子对G1短接一次（不小于1秒，但最好不要超过5秒）； | |||||||||
| 5.2.4 当负载需要较大电流，超出电源提供的最大电流12A时，电源自身恒流降压保护，负载电流开始由电池提供。 | |||||||||
| 5.2.5 电池的活化，当电池长时间处于浮充电状态，应对电池进行活化以免电池极板钝化，活化可以由外部CPU控制的继电器把电源的活化端子HK、G1短接一次或手动短接HK、G1（不小于1秒，但最好不要超过5秒）电池进入活化状态，电源关闭交流输入，电池放电，当电池放电至活化完成点时，电源重新启动工作向负载供电并为电池充电；如果电池需要提前退出活化，可以将HG端子对G1短接一次（不小于1秒，但最好不要超过5秒），电池自动退出活化。 | |||||||||
| 5.3 告警端子的使用 | |||||||||
| 告警输出端子为电子结点(见内部原理图)，在告警时告警结点导通或截止，告警结点带载能力为0～5mA，告警结点压降为0.1～2V。 | |||||||||
| 告警结点 | 告警名称 |
正常时状态 （或非活化） |
告警时状态 （或活化） |
||||
| VL | 电池欠压告警 | 断 | 通 | ||||
| POK | 交流断电告警 | 通 | 断 | ||||
| HOK | 电池活化 | 断 | 通 |
| 本电源可配用6～30AH铅酸电池或胶体免维护电池，电池接在电源的电池端子（B+、B-）上，负荷电流小于12A时负载接在电源输出端子上，非经常性负荷最大电流超过12A时，可直接接在电池上，此时电源的电池放电保护功能失效。 |
| 5.4 按键的使用 | |||||||||
| 5.4.1 活化on：轻触式按键，电池活化手动启动； | |||||||||
| 5.4.2 活化off：轻触式按键，电池活化手动退出； | |||||||||
| 5.5 电池为自动投入，接入电池即可为负载供电。 | |||||||||
六、使用注意事项
| 1、输出请选用截面积大于1.5mm2的导线，输入端应加装保险丝和压敏电阻。 | |||||||||
| 2、请按图正确接线，切勿接反，否则将造成电源永久性损坏！ | |||||||||
| 3、本产品不具备输入过压保护功能，输入电压不得超过指标极限值。 | |||||||||
| 4、为进一步降低输出纹波噪声，用户可在输出端并联10～470uF电解电容和1uF独石电容。 | |||||||||
| 5、本产品输出不允许并联工作。 | |||||||||
| 6、本机的FG端与外壳连通，FG端应接入大地，以增加抗干扰能力。 | |||||||||
| 7、本电源工作时外壳较热，最大可达85℃,请在电源周围保留一定的缝隙保持空气流动利于散热，对温度敏感的装置尽量远离电源。 | |||||||||
