| ◆专为馈线保护装置（FTU）配套设计的充电式模块电源； | |||||
| ◆具有对外接充电电池的智能充放电管理功能；当电池容量不够时，能自动对电池进行充电，当交流输入断电时，电池能不间断地对负载供电，具有电池过充过放保护功能；具有电池充、放电 状态显示；具有电池活化功能，可手动或通过外部信号自动对电池进行活化维护；具有输出电池欠压告警和交流输入失电告警功能和电池活化警告； | |||||
| ◆输出最大功率120W，体积小，转换效率高； | |||||
| ◆金属外壳模块化封装，防潮防尘防氧化，抗振动，端子方式出线，安装方便； | |||||
| ◆绝缘安全性好，隔离强度高； | |||||
| ◆采用优质器件，精心设计，可靠性高； | |||||
| ◆电磁兼容性符合国家标准要求，抗干扰能力强； | |||||

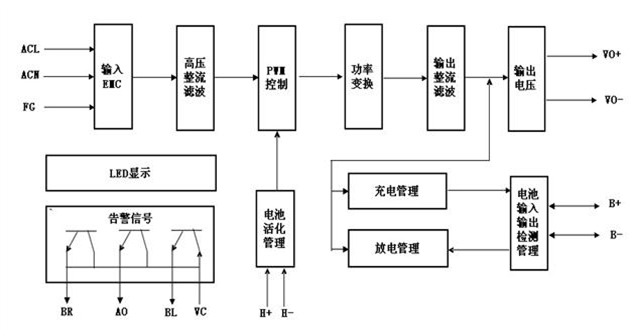

二、电源内部结构图
三、技术参数
| 技术参数 | 测试条件 | 最小值 | 典型值 | 最大值 | |||||
| 输入参数 | 输入电压范围（Vac） | 165 | 220 | 265 | |||||
| 输入频率（Hz） | 47 | 50 | 63 | ||||||
| 输出电压(V) | Vi=AC165V~AC265V，Io=0～2A | 26.5 | 27 | 27.5 | |||||
| 输出电流(A) | Vi=AC165V~AC265V,不含充电电流 | 0 | 2 | 5 | |||||
| 纹波噪声(mv) | 全范围输入，额定负载 | --- | --- | 150 | |||||
| 源效应（%） | 全范围输入，输出满载 | --- | --- | ±0.5 | |||||
| 负载效应（%） | 标称输入,10%～100%负载之间变化 | --- | --- | ±1 | |||||
| 出厂设定电池浮充电压(V) | Vi=AC165V~AC265VIo=2A,IB=0.015A,Ta=25℃ | 26.5 | 27 | 27.5 | |||||
| 电池充电电流(A) | Vi=AC165V~AC265V，Io=2A | 0.4 | 0.5 | 0.6 | |||||
| 电池放电关断点(V) | Io=2A | 19.5 | 20 | 20.5 | |||||
| 电池活化完成点(V) | Io=2A | 22 | 22.5 | 23 | |||||
| 电池欠压告警点(V) | Io=2A | 22 | 22.5 | 23 | |||||
| 活化触点接触时间(s) | 自动活化时 | -- | 1 | 5 | |||||
| 效率（%） | 额定输入输出 | 80 | 83 | --- | |||||
| 隔离耐压 | 输入对输出：2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 输入对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 输出对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 告警信号对其他：2500VAC 1min 5mA | 2500Vac | --- | --- | ||||||
| 外型尺寸 | 长x 宽 x 高：168*77*30(mm) | ||||||||
| 电磁兼容 | DL/T721-2013 | 四级 | |||||||
| 工作温度（℃） | 额定输出输出 | -40 | --- | 70 | |||||
| 存储温度（℃） | 无结露 | -45 | --- | 80 | |||||
| 大气压力（KPa） | 80 | --- | 100 | ||||||

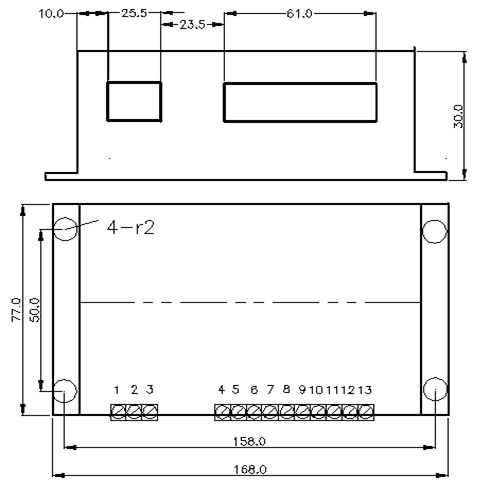

四、电源尺寸（单位：毫米）
引脚定义说明：
| 1 | L | 交流输入 | 8 | H+ | 活化接点+ |
| 2 | FG | 保护接地 | 9 | H- | 活化接点- |
| 3 | N | 交流输入 | 10 | V1 | 负载正极 |
| 4 | AO | 活化信号输出 | 11 | G1 | 负载负极 |
| 5 | BR | 输入失电信号 | 12 | B- | 电池负 |
| 6 | BL | 电池欠压信号 | 13 | B+ | 电池正 |
| 7 | VC | 信号公共端 | 14 |
五、使用说明
| 6.1 电源指示灯 | |||||||||
| 活化：电源活化时灯亮，否则熄灭。 | |||||||||
| 放电：电池放电或活化时灯亮，否则熄灭。 | |||||||||
| 充电：交流有电时亮，否则熄灭。 | |||||||||
| 6.2 电源使用 | |||||||||
| 6.2.1参见本说明接线示意图正确连接，本电源适用于对4—14Ah铅酸电池或胶体免维护电池进行充电； | |||||||||
| 6.2.2电源本身对负载输出电流，同时为电池进行恒流充电，当电池充电完成后，电源自动转为浮充电状态； | |||||||||
| 6.2.3当交流断电时，电池不间断为负载供电，零切换时间，电池放电至欠压告警点时，输出电池欠压告警号,当电池放电低于欠压保护点时，电源关闭负载输出； | |||||||||
| 6.2.4当负载需要较大电流，超出电源提供的最大电流时，电源自身保护关断，负载电流完全由电池提供，当负载电流小于电源提供的最大电流时，电源自动启动工作； | |||||||||
| 6.2.5电池的活化，当电池长时间处于浮充电状态，应对电池进行活化以免电池极板钝化，活化可以由外部CPU控 制的继电器把电源的活化端子H+、H-短接一次或手动按键（不小于1秒，但最好不要超过5秒）电源进入活化状态，电源关闭输出，电池放电，当电池放电至活化完成点时，电源启动工作向负载供电并为电池充电。 | |||||||||
| 6.3 告警端子的使用 | |||||||||
| 告警输出端子为电子结点(见内部原理图)，需在VC端输入+5V～+24V直流电压，在告警时告警结点导通或截止，告警结点带载能力为0～5mA（推推荐使用0.5Ma），告警结点压降为0.1～0.5V。告警结点对电源输入、输出、机壳、保护地绝缘强度为2500Vac电压，绝缘电阻100MΩ。 | |||||||||
| 6.4 电池的使用 | |||||||||
| 本电源可配用4～16AH铅酸电池或胶体免维护电池，电池接在电源的电池端子（B+、B-）上，负荷电流小于15A时负载接在电源输出端子上，非经常性负荷最大电流超过15A时，可直接接在电池上，此时电源的电池放电保护功能失效。 | |||||||||
| 电池的均衡充电时间：（此充电时间为大约时间，只做参考，根据不同的电池充电时间会有不同） | |||||||||
| 电池容量（AH） | 4 | 6 | 8 | 10 | 12 | 14 | |||
| 充电时间（小时） | 7 | 10 | 15 | 18 | 22 | 26 | |||
| 6.5 按键的使用 | |||||||||
| 6.5.1 活化on：交流有电时按下，手动使电池进入活化状态； | |||||||||
| 6.5.2 活化off：活化过程中按下，手动使电池退出活化状态，否则到达活化万成点后自退； | |||||||||
| 6.5.3 电池on：交流没有电时按下使使电池向负载供电，交流有电时按下无作用； | |||||||||
| 6.5.4 电池off：交流没有电时且电池在放电状态下按下，使电池退出放电，否则电池放电至过放保护点自动退出，交流有电时无作用。 | |||||||||
六、使用注意事项
| 1、输出请选用截面积大于1.5mm2的导线，输入端应加装保险丝和压敏电阻。 | |||||||||
| 2、请按图正确接线，切勿接反，否则将造成电源永久性损坏！ | |||||||||
| 3、本产品不具备输入过压保护功能，输入电压不得超过指标极限值。 | |||||||||
| 4、为进一步降低输出纹波噪声，用户可在输出端并联10～470uF电解电容和1uF独石电容。 | |||||||||
| 5、本产品输出不允许并联工作。 | |||||||||
| 6、本机的FG端与外壳相连，FG端应接入大地，以增加抗干扰能力。 | |||||||||
| 7、本电源工作时外壳较热，请在电源周围保留一定的缝隙保持空气流动利于散热，对温度敏感的装置尽量 | |||||||||
| 远离电源。 | |||||||||
